Safety Pad
Компания МАХА рада предложить Вам новую опцию – опорные площадки со встроенным оптическим контролем нагрузки («Safety Pad»). Данная опция предназначена для моделей подъемников с опорными рычагами и грузоподъемностью 3,5 тонны.
Опорные площадки с оптическим контролем нагрузки «Safety Pad» для подъемников с грузоподъемностью 3.5 тонны

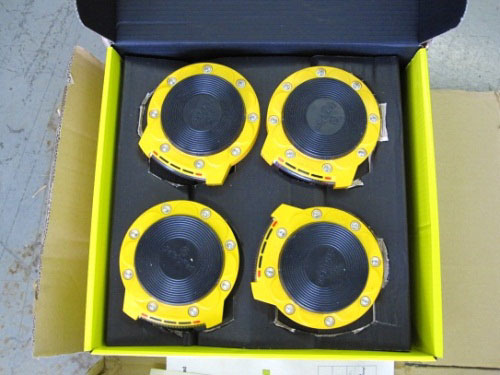

Комплект поставки:
- 4 опорные площадки с оптическим контролем нагрузки и телескопической резьбой
- 8 пластиковых распорных кронштейнов
- Руководство пользователя
- Упаковка
Стандартные опорные площадки с системой plug-in в комплект поставки не входят
Не поставляются вместе с системами plug-in, удлинителями или другими специальными опорными площадками.
Принцип работы и безопасности

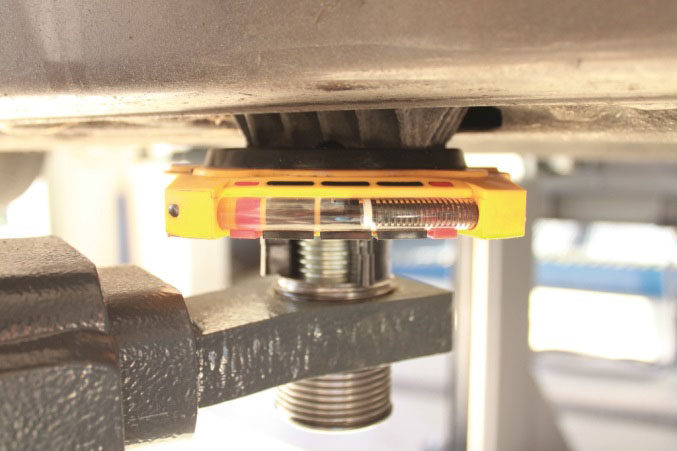

Как только вес машины опирается на резиновую прокладку опорной площадки, происходит давление жидкости на поплавок (указатель), сжимая пружину. В зависимости от величины нагрузки указатель движется вдоль шкалы с черными и красными метками. При недостаточной нагрузке и при перегрузке на опорный рычаг указатель будет находиться в красной зоне. В таком случае приложение нагрузки должно быть откорректировано.
Новый датчик нагрузки работает на механической основе, он имеет долгий срок службы и не требует технического обслуживания.
При помощи оптического контроля нагрузки пользователь может распознать две критические ситуации:
1) Если опорные площадки на опорных рычагах вкручены на разных высотах и / или точки подхвата автомобиля находятся на разных высотах, то на одном или двух опорных рычагах может быть недостаточная нагрузка. В этом случае возникает опасность, что опорная площадка может соскользнуть с точки подхвата на автомобиле или опорный рычаг уйдет немного в сторону, особенно если пользователь не четко отследил, чтобы точки подхвата легли на опорные площадки или за правильной фиксацией рычагов.
2) Сильное различие в распределении нагрузки в направлении по ходу движения, что создает угрозу опрокидывания автомобиля. Это может произойти в случае, например, снятия агрегатов с автомобиля.
Пожалуйста, обратите внимание на следующее:
- Для безопасной транспортировки подставки «Safety Pad» находятся в отдельной упаковке и не вмонтированы в опорные рычаги.
- Вместе с опорными площадками с оптическим контролем нагрузки «Safety Pad» не поставляются стандартные опорные площадки. По логистическим соображениям, тем не менее, стандартная винтовая часть модульной системы plug-in находится в опорных рычагах. Для монтажа Safety Pad необходимо ее удалить.
- Опорные площадки с оптическим контролем нагрузки «Safety Pad» не совместимы со стандартной системой подхватов, со специальными подхватами и удлинителями, однако они оснащены телескопической резьбой.
- Для предотвращения касания бокового выступа опоры Safety Pad поверхности рычага для определенных конструкций рычагов в комплект поставки в качестве стопоров включены 8 пластиковых распорных кронштейнов. В зависимости от конструкции опорного рычага необходимо использовать соответствующее число зажимов. Применение стопоров увеличивает минимальную высоту опорной площадки максимум на 24 мм (в зависимости от типа подъемника).
- Опорными площадками с оптическим контролем нагрузки Safety Pad можно доукомплектовывать все подъемники МАХА с опорными рычагами и грузоподъемностью 3,5 т. Подъемники марки SLIFT также можно укомплектовать оптическим контролем нагрузки в случае если на опорных рычагах диаметр резьбы М48*3 (мелкая резьба).
Важно:
Наши подъемники разработаны и произведены согласно действующим законодательным нормам и директивам (в частности DIN EN 1493: 2010, MRL 2006/42) и поэтому отвечают всем требованиям безопасности. Опорные площадки с оптическим контролем нагрузки Safety Pad помогают пользователю корректно вывесить ТС и дополнительно повысить безопасность работы. В сочетании с оптическим контролем нагрузки декларация о соответствии стандартам ЕС является действительной для подъемников МАХА / SLIFT.
